בחירת שסתומי פרפר: כיצד לבחור בין חותם רך לחותם קשה?

שסתום פרפרבחירה: כיצד לבחור בין חותם רך לחותם קשה?

בבחירת שסתומי הפרפר, הבחירה בין שסתומי פרפר אטומים רכים לבין שסתומי פרפר אטומים קשים משפיעה ישירות על ביצועי האיטום, חיי השירות והעלות של המערכת. ההבדל העיקרי בין השניים טמון בחומר האיטום ותרחישים רלוונטיים, שצריך לשפוט אותם באופן מקיף לפי שלושה היבטים: מאפיינים בינוניים, טמפרטורה ולחץ, ותדירות פתיחה וסגירה.

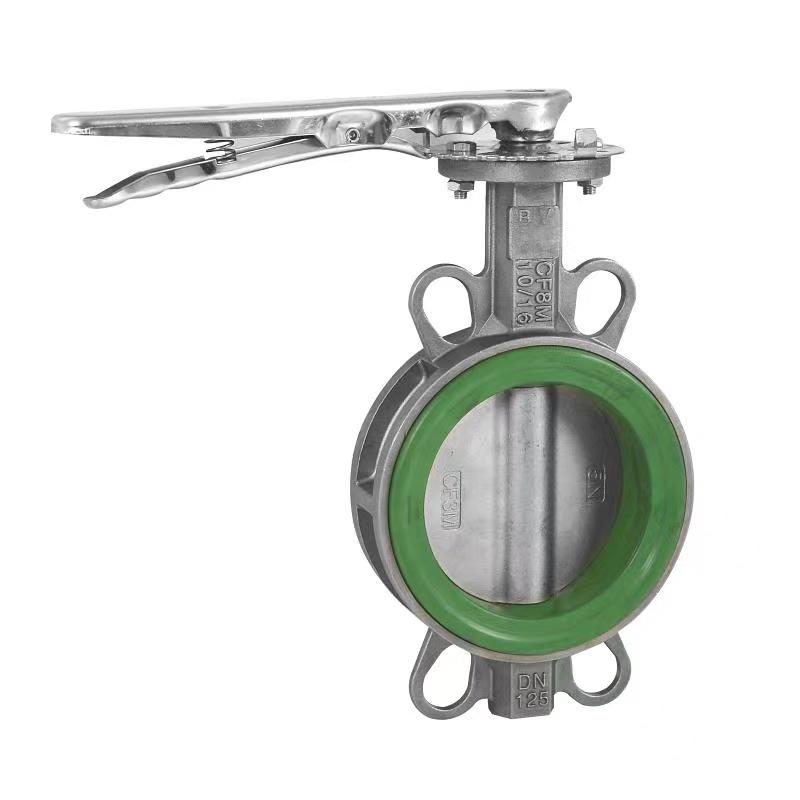

זוג האיטום של אטום רךשסתומי פרפרלעתים קרובות משתמש בגומי (כמו גומי ניטריל, גומי EPDM) או פלואורופלסטי (כמו PTFE), שיש לו את היתרונות של איטום דליפת אפס ומומנט פתיחה וסגירה נמוך. כאשר המדיום הוא טמפרטורת החדר מים נקיים, גז או נוזל מאכל חלש (כמו ביוב, מיזוג אוויר המסתובבים במצבים), והלחץ הוא ≤ 1.6MPa, שסתום הפרפר האטום הרך יכול להשיג איטום רמת בועה דו כיוונית עם משטח האיטום האלסטי שלו, במיוחד מתאים לאירועים עם דרישות דרישות דרישות דריפה (כגון צינור אספקת מים). עם זאת, יש לציין כי הגבול העליון של התנגדות הטמפרטורה לגומי הוא בדרך כלל 120 ℃, ולפלואורופלסטים זה 180 ℃. חריגה ממגוון זה עלולה לגרום למשטח האיטום להתקשות או לעוות, מה שמוביל לדליפה.

שסתומי פרפר אטומים קשים משיגים טמפרטורה גבוהה ועמידות בלחץ גבוה באמצעות מתכת (כמו נירוסטה, סגסוגת קשה) למתכת או מתכת לזוגות איטום קרמיקה. בתנאי העבודה של קיטור, שמן תרמי, גז בטמפרטורה גבוהה (כמו מעל 300 ℃) או מדיה חלקיקים (כמו slurry, אפר זבוב), משטח האיטום הנוקשה של שסתום הפרפר האטום האטום יכול לעמוד בפני בלאי ושחיקה, וחיי השירות הם פי 3-5 מזה של החותם הרך. לדוגמה, שסתומי פרפר אטומים אקסצנטריים קשים כפולים משמשים בדרך כלל בצינורות מי הזנה לדוד בתעשיית הכוח. המבנה האקסצנטרי שלהם יכול להפחית את החיכוך על משטח האיטום, תוך איזון בין התנגדות לטמפרטורה ופתיחה וסגירה גמישות.

ישנן שתי תפיסות שגויות עיקריות שאפשר להיות מודעות אליהן בבחירת מוצר: ראשית, אסור להמשיך בעיוורון חותמות קשות. אם אין חלקיקים בטמפרטורה גבוהה במדיום, העלות הגבוהה וכוח הפתיחה והסגירה הגדול של שסתומי פרפר אטומים קשים הופכים לחסרונות; שנית, שסתומי פרפר אטומים רכים ≠ דירוג לחץ נמוך. על ידי עיבוי גוף השסתום וחיזוק עיצוב האיטום, יש לאשר כמה שסתומי פרפר אטומים רכים אטומים יכולים לעמוד בלחץ של 2.5MPA, אך יש לאשר את הסמכת החומרים (כגון WRAS, CE) עם היצרן.

מסקנה: אטום רךשסתומי פרפרעדיפים לתקשורת לניקוי טמפרטורת החדר, ואילו שסתומי פרפר אטומים קשים עדיפים על מדיה חלקיקים בטמפרטורה גבוהה; אם תנאי ההפעלה הם בין השניים (כמו מים חמים ב -150 ℃), שסתום פרפר מורכב עם משטח איטום מתכת מרוסס בקרמיקה או מרותך בסגסוגת קשה יכול להיחשב כדי לאזן בין ביצועים ועלות.
