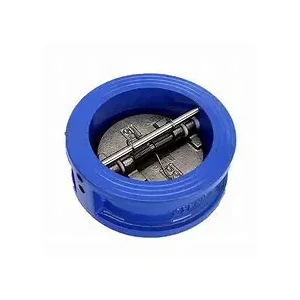

שסתום בדיקת פרפר ברזל יצוק

החיבור מסוג הוופל של שסתום הבדיקה של פרפר הברזל יצוק שלנו מקל על ההתקנה. זה יכול להיות מהודק בחוזקה בין שני אוגנים, וחוסך שטח התקנה רב, ומתאים מאוד לתרחישים של פריסת צינור מוגבלת בחלל.

מבנה ועיקרון עבודה

(I) תכנון מבני

שסתום בדיקת פליקי הברזל יצוק מורכב בעיקר מחלקי ליבה כמו גוף שסתום, דיסק שסתום, גזע שסתום, קפיץ (מצויד בכמה דגמים). גוף השסתום מושלך בברזל יצוק, ומספק תמיכה מוצקה ובסיס מבני יציב לכל השסתום. דיסק השסתום הוא מרכיב מפתח להשגת פונקציית הסימון. צורתו ועיצובו המבני משתנים בהתאם לתנאי עבודה שונים. צורות נפוצות כוללות דיסק יחיד ודיסק כפול. גזע השסתום משמש לחיבור דיסק השסתום ולהנחות את מסלול התנועה שלו כדי להבטיח שדיסק השסתום יעבור במדויק וחלק במהלך הפתיחה והסגירה. שסתומי בדיקה מסוימים מצוידים במעיינות. פונקציית הקפיץ היא לסייע לדיסק השסתום לסגור, לשפר את האיטום בעת הסגירה ולהפחית את התרחשות פטיש המים במידה מסוימת.

(Ii) מנגנון עבודה

כאשר המדיום זורם בכיוון הרגיל, הלחץ שנוצר על ידי המדיום ידחוף את דיסק השסתום כדי להתגבר על כוח המשיכה שלו והתנגדות האביב האפשרית, כך שדיסק השסתום יסתובב סביב גזע השסתום או פיר סיכה לפתיחה. בשלב זה המדיום יכול לעבור דרך השסתום בצורה חלקה, ומערכת הצינור כולה נמצאת במצב זרימה רגיל. ברגע שלמדיום יש נטייה לזרום לאחור, הלחץ ההפוך הנוצר על ידי הזרימה האחורית של המדיום וחומרת דיסק השסתום עצמו יגרום לדיסק השסתום להסתובב בכיוון ההפוך במהירות ותשתלב בחוזקה למושב השסתום, ובכך לנתק את תעלת הריפלוקס של המדיום, ומונע את הזרימה האחורית של המדיום, והבטיחה שהמדיום במערכת הצינור תמיד שומר על זרימת דרך אחת.

פרמטרים טכניים
