מהו מבנה הליבה של שסתום פרפר?

מהם הרכיבים המרכיבים את מבנה הליבה של אשסתום פרפר?

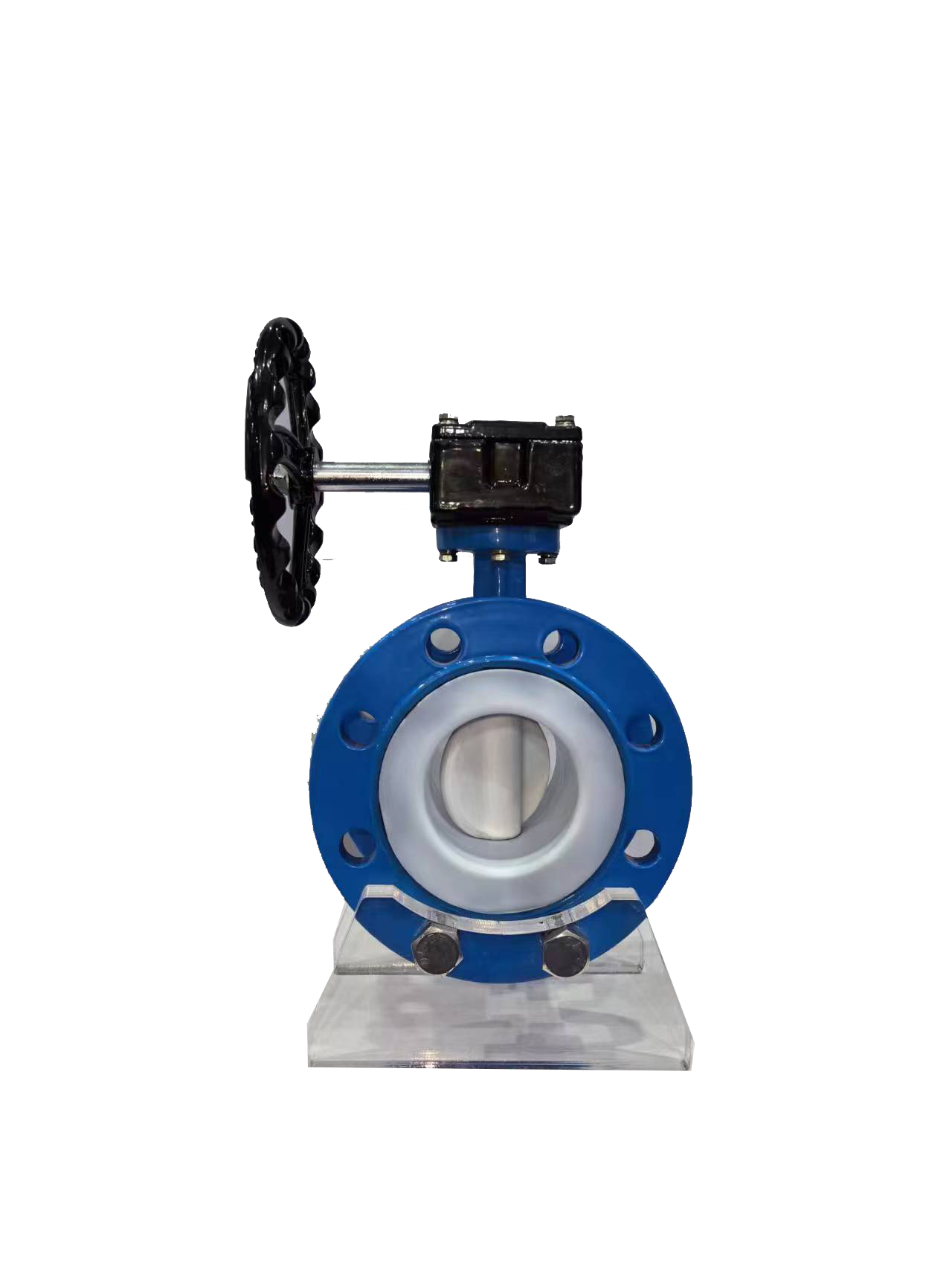

מבנה הליבה של אשסתום פרפרכולל בעיקר גוף שסתום, גזע שסתום, צלחת פרפר ורכיב איטום. גוף השסתום הוא בדרך כלל מבנה גלילי ישר עם קירות פנימיים חלקים להפחתת התנגדות זרימה בינונית; גזע השסתום מחובר להתקן ההנעה ולצלחת הפרפר, האחראי על העברת מומנט והנעת לוח הפרפר להסתובב; צלחת הפרפר היא רכיב פתיחה וסגירה שמתאים את הזרימה על ידי סיבוב סביב ציר גזע השסתום (0°~90°), וצורתו משפיעה ישירות על יכולת הזרימה; רכיב האיטום מורכב ממושב שסתום וחומר איטום, המשפיע ישירות על התאימות וביצועי האיטום של המדיום.

מהם הפרטים המרכזיים שלשסתום פרפרעיצוב צלחת?

כמרכיב הליבה של שסתומי פרפר, העיצוב של לוחות פרפר משפיע ישירות על מאפייני הזרימה וביצועי האיטום. לצלחת הפרפר הסטנדרטית יש קצה בצורת קשת, שיכול להפחית את התנגדות הנוזל, אבל רדיוס העקמומיות צריך להתאים לקוטר הצינור, אחרת קל ליצור מערבולות; לוחות פרפר אקסצנטריים (כגון אקסצנטרי יחיד, אקסצנטרי כפול ואקסצנטרי משולש) מפחיתים את בלאי משטח האיטום על ידי קיזוז מרכז גזע השסתום, כאשר לוח הפרפר האקסצנטרי המשולש מוסיפה זווית הטיה נוספת להשגת אפס דליפה ועמידות גבוהה בטמפרטורה ולחץ; צלחת הפרפר הלא סדירה מעוצבת עם צלעות מנחה עבור מדיה המכילה חלקיקים כדי למנוע חסימת חלקיקים.

כיצד מרכיב האיטום של שסתומי פרפר משפיע על הביצועים?

רכיב האיטום הוא המפתח להשגת ניתוק בינוני ויסות זרימה בשסתומי פרפר. יש לבחור את חומר מושב השסתום בהתאם למאפייני המדיום, כגון גומי ניטריל (NBR) עם עמידות טובה לשמן אך התקשות קלה בטמפרטורות נמוכות, ופלואורורובר (FKM) עם עמידות בפני קורוזיה חזקה אך עלות גבוהה; מושב שסתום המתכת צריך להתאים להפרש הקשיות של חומר לוחית הפרפר כדי למנוע דליפה הנגרמת מחיכוך הדדי. בנוסף, יש לשלוט במדויק על יחס לחץ האיטום. אם הוא גבוה מדי, זה יגרום לעיוות של מושב השסתום, ואם הוא נמוך מדי, הוא לא יתאים בחוזקה, ומשפיע ישירות על אפקט האיטום.
